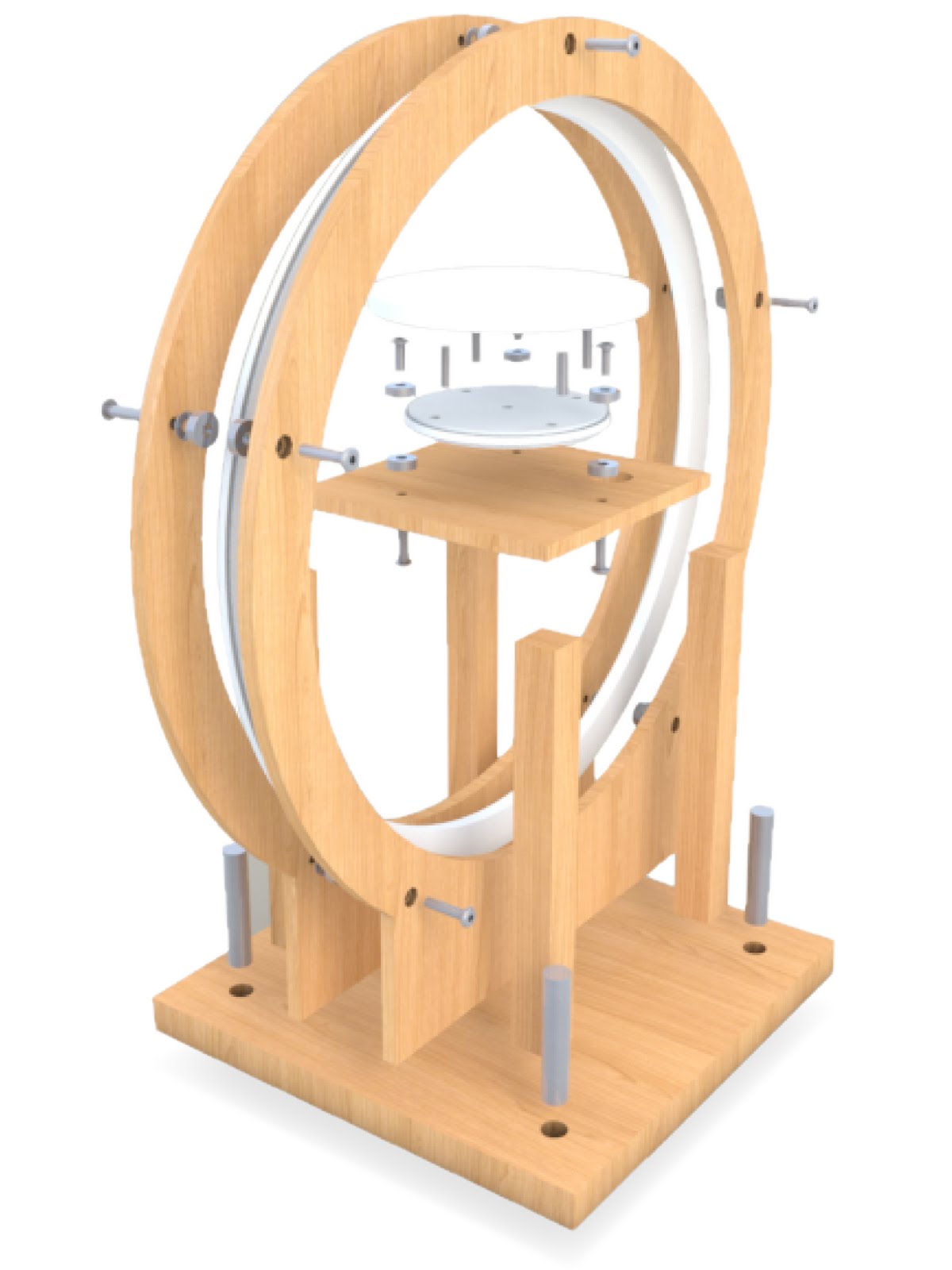

Vues éclatées du scanner sans
ses composants électriques.
Fabrication
Pour la réalisation du scanner, il est nécessaire d’avoir les outils suivants:
– 1 perceuse / visseuse avec ses mèches et ses embouts.
– 1 défonceuse portative avec une fraise droite deux coupes à roulement et une à quatre coupes sans roulement.
– 1 scie sauteuse avec une lame à chantourner.
– Outils de mesure et de dessin.
Read More
Pour la réalisation du scanner, il est nécessaire de se procurer les éléments suivants:
– 1 plaque de contreplaqué bouleau en 12 ou 15 mm. (env. 100 €)
– 1 courroie crantée de 1920 mm en pas de 3mm (env.12 €)
– 1 set de fixation et de roulements pour rollers, c’est à dire : 16 roulements et 8 fixations (env. 16 €)
– 2 pignons crantés pas de 3mm (env. 8 €)
– 1 carré de Plexiglass de 650 x 650 x 12 mm (env. 70 €)
– 2 moteurs pas à pas (env. 120 €, en l’occurrence ici ils ont été récupérés sur une imprimante laser en panne)
– 1 carte Arduino (env. 20 €)
– 8 résistances de 2 kOhms.
– 8 transistors.
– 1 Alimentation de 5 Volts 2 Amp. (env. 27 €)
– 1 tube de colle époxy type Araldite (env. 10 €).
– 20 vis à bois en 4 x 50.
– 1 lentille proximètre (env. €)
– 4 pieds vérins réglables avec ses inserts (env.10 €)
– 1 longueur de tasseau dans une essence de bois dense en 2000 x 30 x 30mm (env.12 €)
Pour l’achat de ces éléments voir les liens ci-dessous (attention ceci n’est en aucun cas une publicité pour ces différentes enseignes):
Plexiglass:
http://www.plexiglas-shop.com
Courroie et pignons:
http://www.fiamag.com/courroie/poulies-pignons-106.html
Équipement rollers:
http://www.decathlon.fr/
Moteurs et composants électronniques:
http://www.selectronic.fr/
Read More
– 1 plaque de contreplaqué bouleau en 12 ou 15 mm. (env. 100 €)
– 1 courroie crantée de 1920 mm en pas de 3mm (env.12 €)
– 1 set de fixation et de roulements pour rollers, c’est à dire : 16 roulements et 8 fixations (env. 16 €)
– 2 pignons crantés pas de 3mm (env. 8 €)
– 1 carré de Plexiglass de 650 x 650 x 12 mm (env. 70 €)
– 2 moteurs pas à pas (env. 120 €, en l’occurrence ici ils ont été récupérés sur une imprimante laser en panne)
– 1 carte Arduino (env. 20 €)
– 8 résistances de 2 kOhms.
– 8 transistors.
– 1 Alimentation de 5 Volts 2 Amp. (env. 27 €)
– 1 tube de colle époxy type Araldite (env. 10 €).
– 20 vis à bois en 4 x 50.
– 1 lentille proximètre (env. €)
– 4 pieds vérins réglables avec ses inserts (env.10 €)
– 1 longueur de tasseau dans une essence de bois dense en 2000 x 30 x 30mm (env.12 €)
Pour l’achat de ces éléments voir les liens ci-dessous (attention ceci n’est en aucun cas une publicité pour ces différentes enseignes):
Plexiglass:
http://www.plexiglas-shop.com
Courroie et pignons:
http://www.fiamag.com/courroie/poulies-pignons-106.html
Équipement rollers:
http://www.decathlon.fr/
Moteurs et composants électronniques:
http://www.selectronic.fr/
La réalisation de ce scanner comporte un certain niveau de complexité.Pour quelqu’un qui de l’expérience dans le domaine du bois, la totalité des usinages peut s’effectuer avec de l’outillage électroportatif, toutefois il est préférable de réaliser les pièces comportant des courbes sur une machine à commande numérique.Dans le cas d’un usinage à l’électroportatif suivre les étapes suivantes:

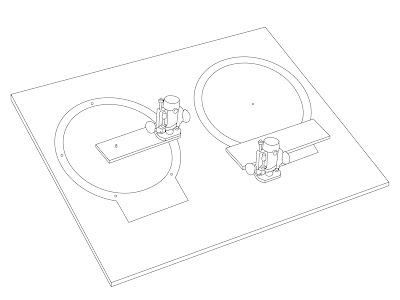

1) Pour découper toutes les parties courbes, il faut se faire un compas pour la défonceuse. Pour cela, prendre une bande de contreplaqué de la largeur de la table de la défonceuse. Dans cette bande il est nécessaire de réaliser une lumière à l’endroit où va passer la fraise, et deux trous aux niveaux des filetages présents sur la table de défonceuse (toutes les défonceuses sont pourvues des ces filetages). Ensuite il faut mesurer le rayon souhaité par rapport à l’outil, une fois cette distance tracé, percer un trou parfaitement droit avec un foret pourvu d’une pointe à centrer. Maintenant le compas près, nous pouvons réaliser notre rayon extérieur, puis l’intérieur.
Attention pour obtenir un usinage propre il est nécessaire de ne pas traverser le panneau.(faire seulement deux rainures sur les 2/3 de l’épaisseur environ).
Répéter la même procédure pour toutes les parties courbes.

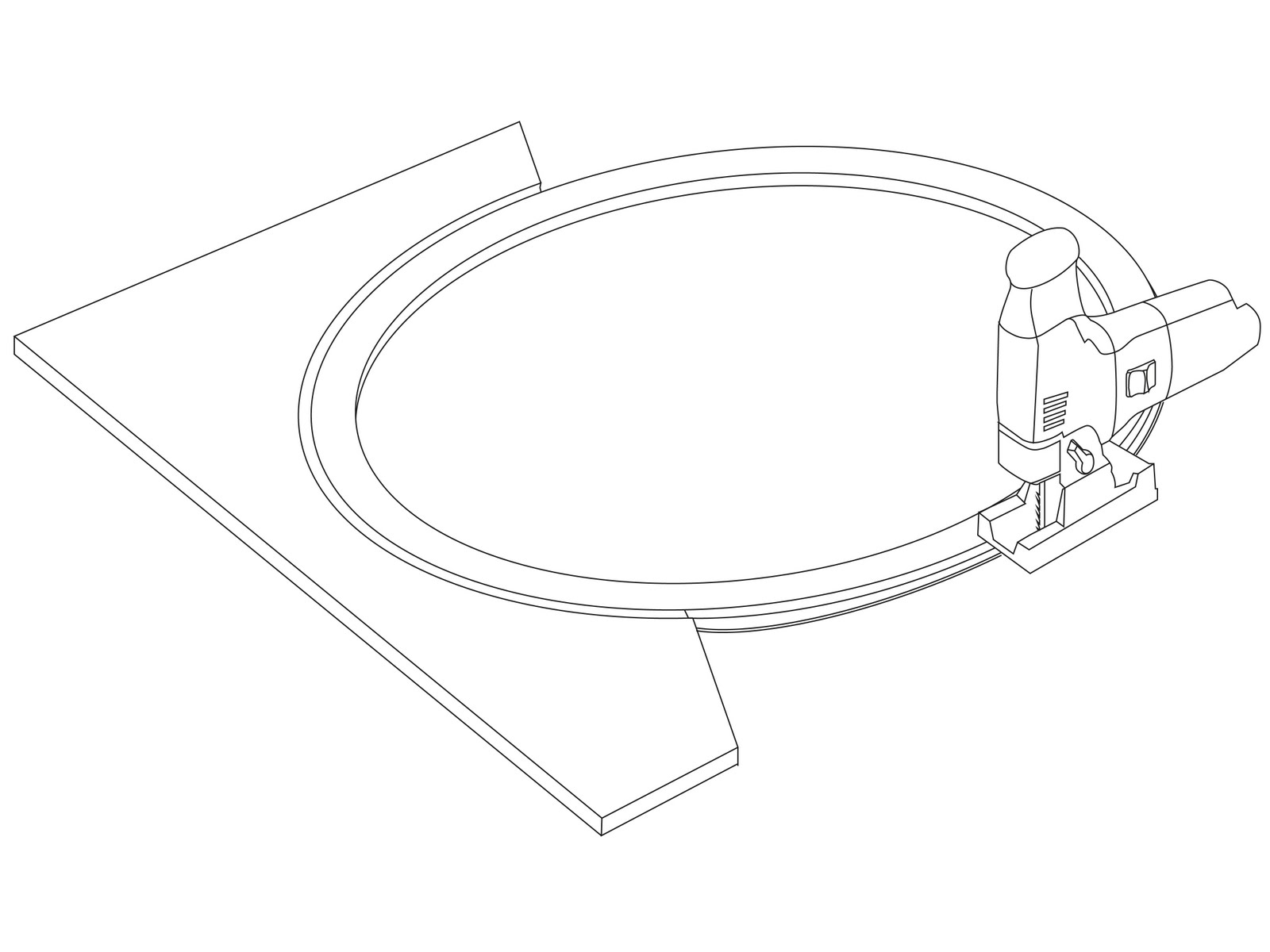

2) Découper à l’aide d’une scie sauteuse les parties inutiles. Il faut vraiment faire attention de ne pas abimer les pièces utiles au scanner.

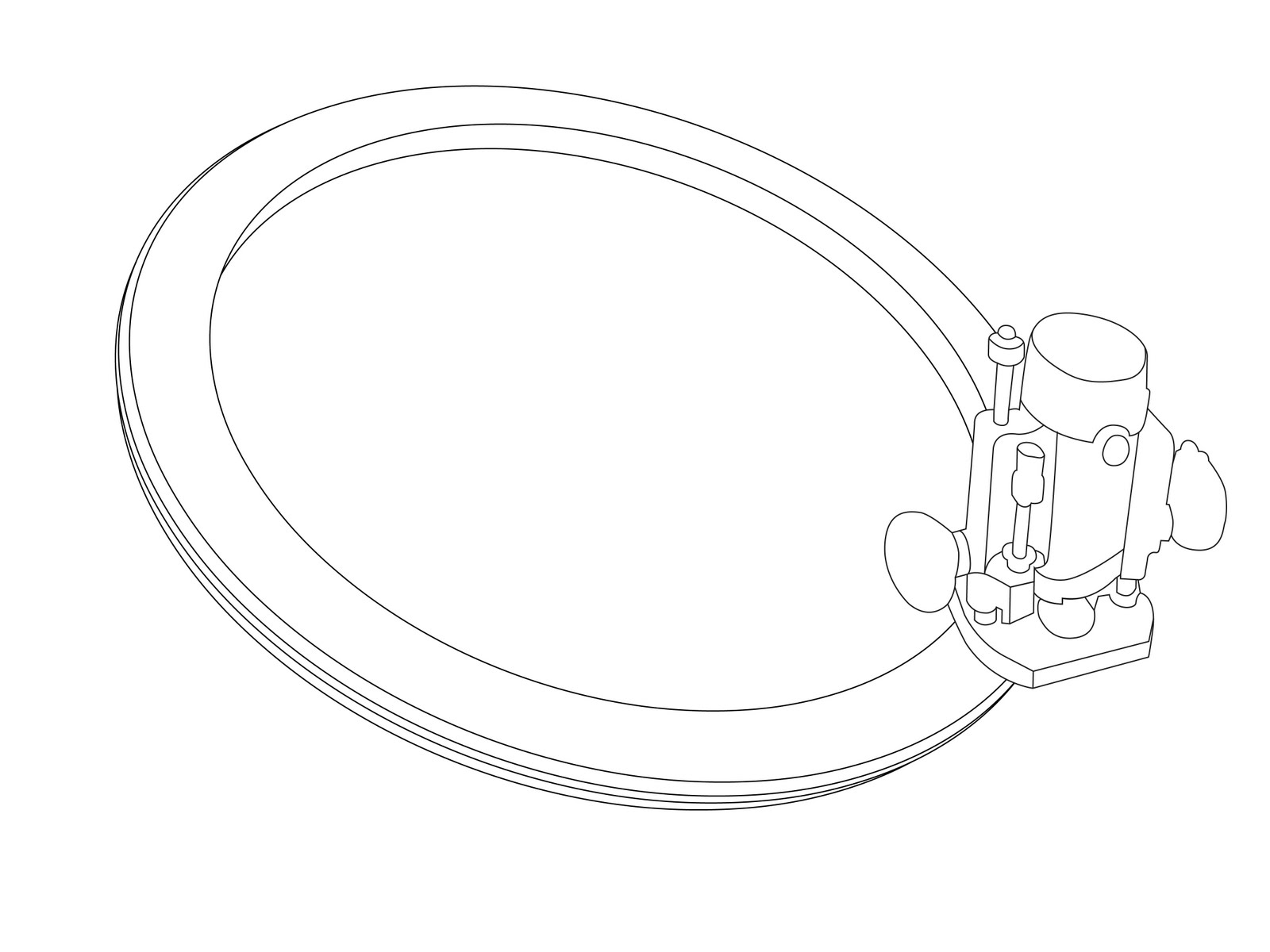

3) Maintenant pour obtenir une surface propre et lisse, il faut monter une fraise droite munie d’un roulement à bille en bout (fraise à affleurer), et affleurer toutes les bordures.

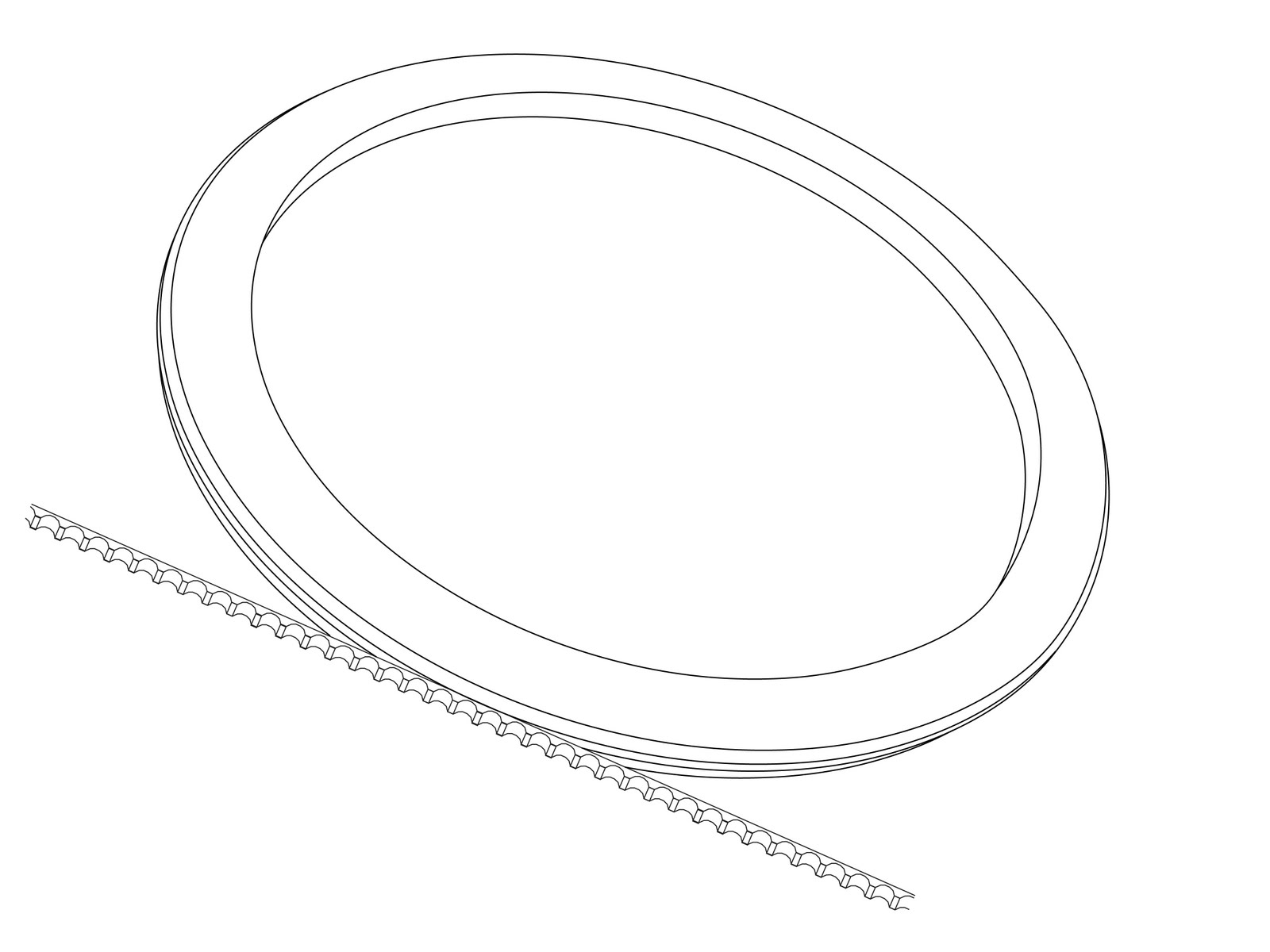

4) Ensuite, réaliser les deux feuillures sur la couronne et également sur la partie inférieur au plateau qui servira d’engrenage. Pour cela nous avons le choix entre changer le roulement à bille en bout de la fraise ou mettre un guide indépendant à la fraise. Peut importe la méthode employé, il faut obtenir une feuillure de 3 x 3 mm de chaque côté sur les parties extérieurs des cintrées.
5) Une fois les feuillures réalisées, coller avec de la colle époxy, un morceau de courroie crantée sur les deux tiers du périmètre de la couronne, et sur la totalité du plateau.Le collage de cette courroie permet d’éviter un travail d’usinage compliqué à réaliser.
6) Pour être parfaitement équidistant au centre, je conseil de percer les alésages destinés à recevoir les têtes des vis relieuses, avec la défonceuse munie de son compas. Pour découper parfaitement droit la partie du bas, il faut se la tracer à la bonne distance du centre des arceaux, puis se visser une règle, sur laquelle nous viendrons nous appuyer avec la défonceuse. Maintenant répéter les étapes 1,2 et 3 pour les parties courbes. Et pour finir, monter un foret de 8mm munie d’une pointe à centrer sur la visseuse, et percer dans les alésages les trous destinés à recevoir les axes des roulements à billes.
Read More
Version des codes Alpha (encore pas mal de bugs)
#include <Stepper.h>
#define RAZ 12
#define PROXY_SENSOR 0
const int mem[29] = { // 0-29cm
621, //0
603, //1
594, //2
585, //3
576, //4
552, //5
525, //6
478, //7
417, //8
367, //9
335, //10
280, //11
267, //12
230, //13
210, //14
190, //15
173, //16
157, //17
144, //18
130, //19
120, //20
112, //21
100, //22
95, //23
85, //24
77, //25
70, //26
60, //27
58 //28
};
unsigned long val = 0;
int res = 0; // resultat
int cnt = 0;
// Les X et Y filtrÈs de l’image prÈcÈdente
int ofx;
// Les X et Y filtrÈs
int fx;
// La cible ‡ atteindre
int nx;
// Vitesse d’Èvolution
float sx;
// damp = frictions (1 = pas de frictions)
const float damp = 0.3;
// k = konstante de vitesse du filtre de mouvement
const float k = 0.3;
/// 4460x 180°
// 2270y 360°
// initialize of the Stepper library:
Stepper tete(200, 2,3, 4,5);
Stepper rouleau(200, 6, 7,8,9);
//Stepper rouleau(400, 2,3, 4,5);
// stock position (actuelle) de la pointe sur le matériau
int positionX = 0;
int positionY = 0;
// position voulue
int targetX = 0;
int targetY = 0;
// réception depuis le port série
char sInput[5];
int serInputByte = 0;
// capteur si nous sommes arrivés
boolean isArrived = false;
void setup() {
// set the motor speed
tete.setSpeed(45);
rouleau.setSpeed(45);
// Initialize the Serial port:
Serial.begin(9600);
ofx = fx = 0;
sx = 0;
val = 0;
for (int i=0; i<10; i++) {
val+=analogRead(0);
delayMicroseconds(360);
}
val = val/10;
// raz();
}
void loop() {
if (Serial.available()>0) {
char val = Serial.read();
if ((val!=’x’) && (val!=’y’)) {
sInput[serInputByte] = val;
if (serInputByte<5) {
serInputByte++;
}
else {
serInputByte = 0;
Serial.println(« ERROR MORE THAN 4 BYTES IN COMMUNICATION! »);
}
}
else {
int number = atoi(sInput);
if (val==’x’) targetX = number;
else
targetY = number;
isArrived = false;
serInputByte = 0;
sInput[0] = 0;
sInput[1] = 0;
sInput[2] = 0;
sInput[3] = 0;
sInput[4] = 0;
}
}
/// multitache pilotage des moteurs
int xTarg = targetX-positionX;
int yTarg = targetY-positionY;
if (xTarg!=0) {
if (xTarg>0) { // avance si plus petit
tete.step(1);
positionX++;
}
else { /// recule si plus grand
tete.step(-1);
positionX–;
}
}
if (yTarg!=0) {
if (yTarg>0) {
rouleau.step(1);
positionY++;
}
else {
rouleau.step(-1);
positionY–;
}
}
/// sync avec l’ordi, ça y est je suis arrivé
if ((xTarg==0)&&(yTarg==0)) {
if (isArrived!=true) {
// Serial.println(‘o’);
readAndSendSensorData();
}
isArrived = true;
}
/////////
if (cnt<20) {
cnt++;
}
else {
val = 0;
for (int i=0; i<10; i++) {
val+=analogRead(0);
delayMicroseconds(360);
}
val = val/10;
nx = val;
cnt = 0;
res = getMM();
//Serial.println(res);
sx = 0;
}
sx += (nx – fx) * k;
sx *= damp;
fx += sx;
ofx = fx;
// Serial.println(proxy); /// gimme height info
}
///1170
void readAndSendSensorData() {
Serial.println(res);
}
int getMM() {
int minA = 0;
int maxB = 0;
int minCm = 0;
int maxCm = 0;
for (int i=0; i<29; i++) {
int t = mem[i];
if (t<fx) {
maxB = t;
if (i>0) {
minA = mem[i-1];
minCm = i-1;
maxCm = i;
}
i = 29;
}
}
float result = mapF(fx, minA, maxB, minCm, maxCm);
return int(result*10.0);
}
float mapF(float value,
float istart, float istop,
float ostart, float ostop) {
return ostart + (ostop – ostart) * ((value – istart) / (istop – istart));
}
Version des codes Alpha (encore pas mal de bugs)
import processing.serial.*;
Serial myPort;
String numScanner = « »;
/// plateau
final int numberOfSteps = 40;
final int maxStepArduinoPlateau = 2270;
final int stepToSendPlateau = maxStepArduinoPlateau/numberOfSteps;
final int maxValueToTouchZero = 240;
int currentStep = 0;
/// head
final int numberOfHeightMeasures = 40;
final int maxStepArduinoHead = 4460;
final int stepToSendHead = maxStepArduinoHead/numberOfHeightMeasures;
int currentHeightStep = 0;
boolean stateLeftToRght = true;
boolean go = false;
boolean goPlateauTurn = false;
boolean goAndBack = true;
boolean finishHim = false;
/// x,y,z
float measuresXYZ[][][] = new float[numberOfSteps][numberOfHeightMeasures][3];
void setup() {
size(800,800,P3D);
// List all the available serial ports:
println(Serial.list());
// I know that the first port in the serial list on my mac
// is always my Keyspan adaptor, so I open Serial.list()[0].
// Open whatever port is the one you’re using.
myPort = new Serial(this, Serial.list()[0], 9600);
// prepareLists();
}
void draw() {
int input = 0;
if (finishHim!=true) {
String myString = « »;
while (myPort.available() > 0) {
myString = myPort.readStringUntil(10);
if (myString != null) {
String[] a = splitTokens(myString);
input = int(a[0]);
if (input>0) go = true;
// println(input);
}
}
}
background(30);
///iterate scanner
noStroke();
if (go) {
if (goAndBack) {
if (currentHeightStep<numberOfHeightMeasures-1) {
currentHeightStep++;
}
else {
goPlateauTurn = true;
goAndBack = false;
}
}
else {
if (currentHeightStep>0) {
currentHeightStep–;
}
else {
goPlateauTurn = true;
goAndBack = !goAndBack;
}
}
if ((currentStep<numberOfSteps-1) && (goPlateauTurn==true)) {
currentStep++;
goPlateauTurn = false;
}
else {
if (currentStep==numberOfSteps-1)
finishHim = true;
}
// give info
String xStr = str(currentHeightStep*stepToSendHead) + « x »;
String yStr = str(currentStep*stepToSendPlateau) + « y »;
// println(xStr + » » + yStr);
myPort.write(xStr);
myPort.write(yStr);
println(currentStep + « plateau » + currentHeightStep + » head »);
//println(input);
//calculate angles
float currentStepAngle = (TWO_PI/numberOfSteps) * float(currentStep); //plateau
float currentHeightAngle = (PI/numberOfHeightMeasures) * float(currentHeightStep); ///head
// get coordinates
float z = calculateZ(input, currentHeightAngle);
float x = calculateDistanceFromCenter(input, currentHeightAngle);
float y = 0.0;
// rotate coordinates in to the good angle, Z is constant
float xp = sin(currentStepAngle)*x;
float yp = cos(currentStepAngle)*x;
// put values into the memory
measuresXYZ[currentStep][currentHeightStep][0] = xp;
measuresXYZ[currentStep][currentHeightStep][1] = yp;
measuresXYZ[currentStep][currentHeightStep][2] = z;
go = false;
}
/// RENDER
/// view transformations
rotateX(0.8);
translate(width/2,0,-height/2);
fill(255);
for (int i = 0; i<numberOfSteps; i++) {
for (int j = 0; j<numberOfHeightMeasures; j++) {
pushMatrix();
translate(measuresXYZ[i][j][0], measuresXYZ[i][j][1], measuresXYZ[i][j][2]);
ellipse(0,0, 5,5);
popMatrix();
}
}
}
float calculateZ(int in, float angle) {
int c = maxValueToTouchZero-in;
return float(c)*sin(angle);
}
float calculateDistanceFromCenter(int in, float angle) {
int c = in-maxValueToTouchZero;
return float(c)*cos(angle);
}
void prepareLists() {
for (currentStep = 0; currentStep<numberOfSteps; currentStep++) {
for (currentHeightStep = 0; currentHeightStep<numberOfHeightMeasures; currentHeightStep++) {
//calculate angles
float currentStepAngle = (TWO_PI/numberOfSteps) * float(currentStep); //plateau
float currentHeightAngle = (PI/numberOfHeightMeasures) * float(currentHeightStep); ///head
// get coordinates
float z = calculateZ(100, currentHeightAngle);
float x = calculateDistanceFromCenter(100, currentHeightAngle);
float y = 0.0;
// rotate coordinates in to the good angle, Z is constant
float xp = sin(currentStepAngle)*x;
float yp = cos(currentStepAngle)*x;
// put values into the memory
measuresXYZ[currentStep][currentHeightStep][0] = xp;
measuresXYZ[currentStep][currentHeightStep][1] = yp;
measuresXYZ[currentStep][currentHeightStep][2] = z;
}
}
}
